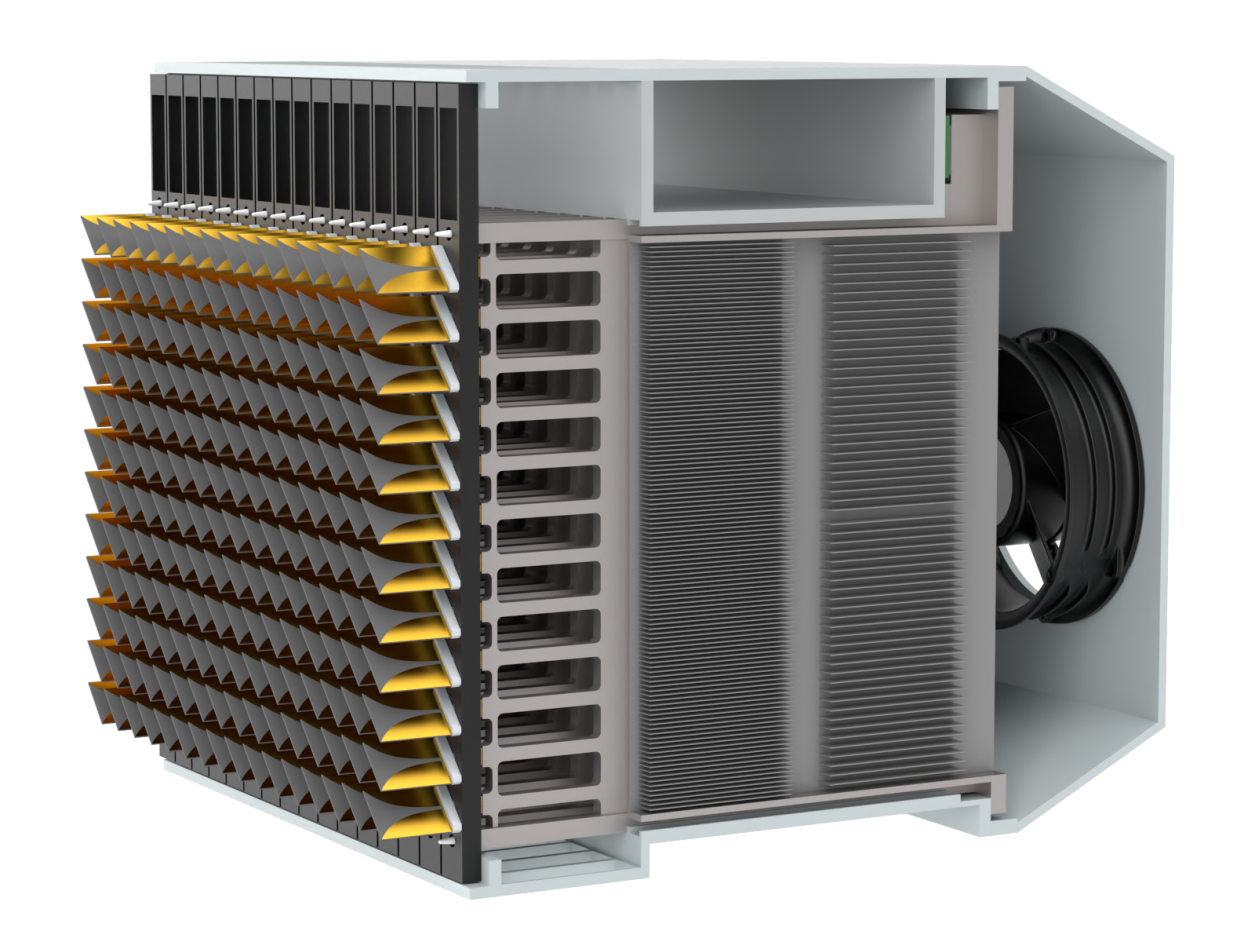

Power amplifier system (electronic countermeasure array field)
Power amplifier system (electronic countermeasure array field)
Features
✓
12×12 array architecture with high ERP power
✓
Precise phase shifting and adjustable gain range
✓
Flat in-band gain, low stray signal level
Applications
✓
Phased array electronic countermeasure system
✓
Large-scale electromagnetic environment simulation
✓
Broadband active array transmitting system
Frequency range: 2-6GHz/6-18GHz
Number of elements: 12 × 12
ERP power: 100kW (CW), other power specifications can be customized
Gain adjustment range: ≥ 25dB
In band gain flatness: ≤± 3dB
Stray: ≤ -65dBc
Phase shifting accuracy: 5.625 degrees
